膜厚仪EDX-8000T Plus型XRF镀层测厚仪/电镀液分析仪
Simply The Best
>微光斑垂直光路，专为镀层厚度分析而设计，可分析不规则样品厚度
>高计数率硅漂移检测器 (SDD) 可实现快速，无损，高精度测量
>高分辨率样品观测系统，可移动高精度样品平台，准确快速定位测试点位
>全系列标配薄膜FP无标样分析法软件，可同时对多层镀层及单镀层厚度和材料成分进行测量
>搭载高精度手调X-Y平台，使微区测量更便捷
背景介绍
材料的镀层厚度是一个重要的生产工艺参数，其选用的材质和镀层厚度直接影响了零件或产品的耐腐蚀性、装饰效果、导电性、产品的可靠性和使用寿命，因此，镀层厚度的控制在产品质量、过程控制、成本控制中都发挥着重要作用。英飞思开发的EDX8000T Plus镀层测厚仪是专门针对于镀层材料成分分析和镀层厚度测定。其主要优点是准确，快速，无损，操作简单，测量速度快。可同时分析多达五层材料厚度，并能对镀层的材料成分进行快速鉴定。
XRF镀层测厚仪工作原理
镀层测厚仪EDX8000T Plus是将X射线照射在样品上，通过从样品上反射出来的第二次X射线的强度来测量镀层等金属薄膜的厚度，因为没有接触到样品且照射在样品上的X射线能量很低，所以不会对样品造成损坏。同时，测量的也可以在10秒-30秒内完成。
膜厚仪EDX8000T Plus产品特点

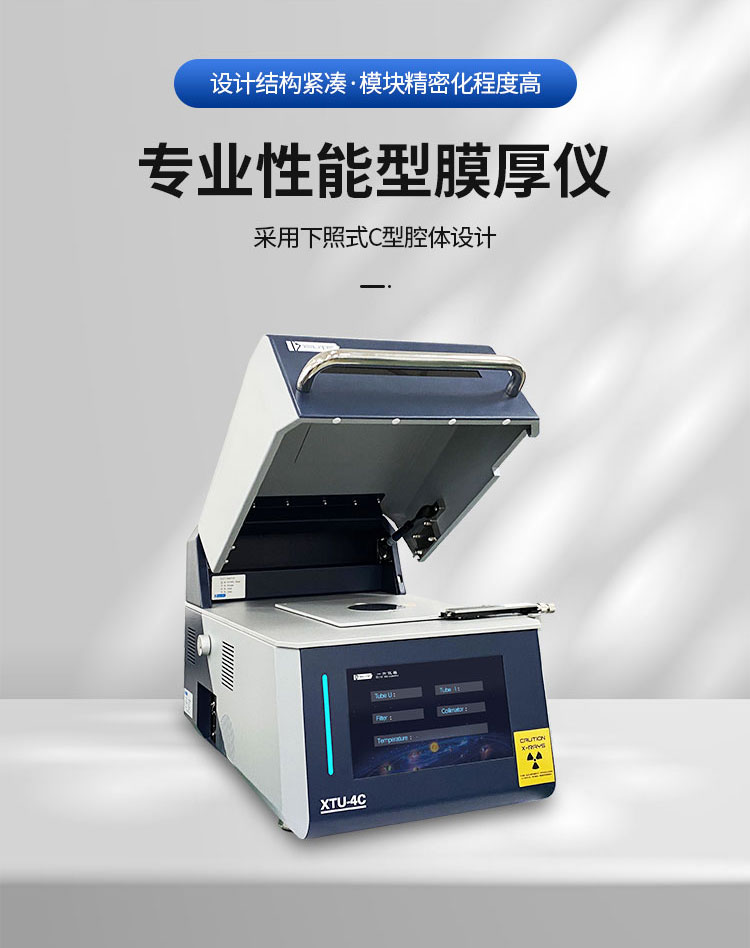

>全新的下照式一体化设计
>测试快速，无需样品制备
>可通过内置高清CCD摄像机来观察及选择定位微小面积镀层厚度的测量，避免直接接触，污染或破坏被测物。软件配备距离补正算法，实现了对不规则样品（如凹凸面，螺纹，曲面等）的异型件的精准测试
>备有多种以上的镀层厚度测量和成分分析时所需的标准样品
>SDD检测器，具有高计数范围和出色的能量分辨率
>自动切换准直器和滤光片
膜厚仪EDX8000T Plus应用场景
>EDX8000T Plus镀层测厚仪可以用于PCB镀层厚度测量，金属电镀镀层分析；
>测量的对象包括镀层、敷层、贴层、涂层、化学生成膜等
>可测量离子镀、电镀、蒸镀、等各种金属镀层的厚度
>镀铬，例如带有装饰性镀铬饰面的塑料制品
>钢上锌等防腐涂层
>电路板和柔性PCB上的涂层
>插头和电触点的接触面
>贵金属镀层，如金基上的铑材料分析
>分析电子和半导体行业的功能涂层
>分析硬质材料涂层，例如 CrN、TiN 或 TiCN
>可拓展增加RoHS有害元素分析功能，电镀液离子浓度分析
技术参数
|
仪器外观尺寸:520mm*400mm*450mm
|
|
超大样品腔：430mm*370mm*210mm
|
|
仪器重量: 35Kg
|
|
镀层分析范围：锂Li（3）- 铀U（92）
成分分析范围：铝Al（13）- 铀U（92）
|
|
可分析含量范围：1ppm-99.99%
涂镀层最低检出限：0.005μm，可同时分析5层以上镀层
|
|
探测器：高分辨率铍窗电制冷SDD探测器，可升级FSDD
|
|
多道分析器: 4096道DPP analyzer
|
|
X光管：50W高功率微聚焦光管
|
|
X射线照射方式：由下往上
|
|
准直器：自动切换圆形孔Φ0.1mm,Φ0.2mm,Φ0.3mm，
可选配槽型0.05*0.1mm，0.05*0.3mm
|
|
滤光片：3种可切换
|
|
高压发生装置：电压最大输出50kV，自带电压过载保护
|
|
电压：220ACV 50/60HZ
|
|
样品平台：手动高精度XY轴移动平台
XY轴工作台移动范围：10mm*10mm，
可选配50mm*50mm
|
|
样品对焦:手动测距对焦
|
|
可选配纯元素标样，镀层校准片
|
|
环境温度：-10 °C 到35 °C
|
镀层专用分析软件，功能强大，方便易学
>基于无标样分析算法内核FP开发，提高测量精度
>带自动距离补偿算法
>一键测试，一键打印报告，可定制测试报告模板
膜厚仪EDX8000T Plus可分析的常见镀层材料
可测试重复镀层、非金属、轻金属、多层多元素以及有机物层的厚度及成分含量
单涂镀层应用：如Ag/Cu,Zn/Fe，Cr/Fe, Ni/Fe等
多涂镀层应用：如Ag/Pb/Zn, Ni/Cu/Fe，Au/Ni/Cu等
合金镀层应用：如ZnNi/Fe, ZnAl/Ni/Cu等
合金成分应用：如NiP/Fe, 同时分析镍磷含量和镀层厚度
